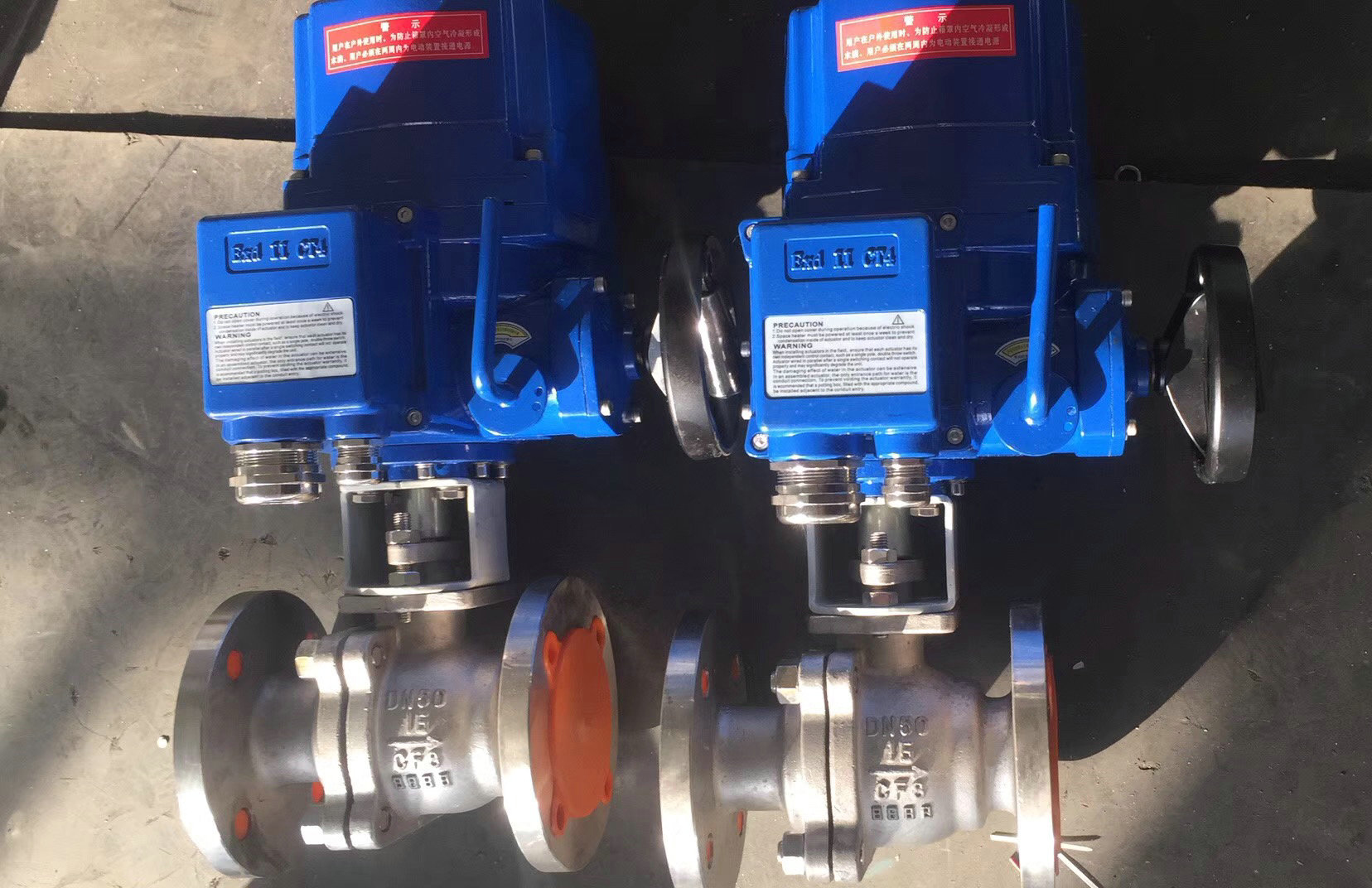

防爆電動球閥EXDII CT4圖片
時間：2017-11-29 18:11:45 來源：多儀閥門 點擊：0次
防爆電動球閥EXDII CT4用于被要求達到防爆標準等級的易燃易爆工況場合當中，ExdⅡCT4指的是防爆等級為C極，相對于一般場合使用的是B級防爆(ExdⅡbT4)，C級防爆對電機的要求更高，一般用在氣體防爆場合，采用鑄鋼或者鋼板焊接機殼的電機。
EXDII CT4防爆電動球閥的電氣元件要求都做防火、防靜電處理，且都達到防爆標準，一般用于介質如液體或氣體、煤礦、石油、化工等工況，通過以380V/220V/110V交流電源為驅動電源，以4-20mA電流信號或0-10V DC 電壓信號為控制信號，可使閥門運動到所需位置，實現其對管路中介質流量大小、壓力、溫度等參數的自動化控制或開關控制。
EXDII CT4防爆電動球閥性能特點：
1，殼體:殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
2，電機:全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止過熱損壞電機。
3，手動結構:手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的狀況下，電動執行器將保持永久手動狀態）
4，指示器:指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用凸透鏡設計，不積水，觀察更方便。
5，干燥器:用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
6，限位開關:機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置,無需電池支持。(微動開關接點均為銀質觸點)
7，扭矩開關:可提供過載保護，在閥門卡澀，有異物時，自動斷開電機電源，更有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意更改設置）
8，自鎖:精密的雙蝸輪蝸桿機構可高效傳輸大扭矩，效率高，噪音低（最大50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠，出廠已經加滿高效潤滑脂，使用無需再加油。
9，防脫螺栓:拆除外殼時，螺栓附在殼體上，不會脫落。外部螺栓均采用不銹鋼材質。
10，安裝:底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
11，線路:控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出（可根據客戶要求另行加工。）
12，智能模塊:采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
13，閥位數字顯示:執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
