電動閥門控制器/箱

時間：2015-08-28 18:14:06 來源：多儀閥門點擊：0次

電動閥門控制器又稱為電動閥門控制箱，簡稱閥門控制箱或閥門控制器，是與電動閥門配套使用的電氣設備，主要由控制電路、工作顯示電路、開度指示電路和主電路四部分組成。用以控制電動閥門的開啟和關閉，可以實現在控制室內遠距離對電動閥門的控制。

一般有：單相閥門控制器和三相閥門控制器。

1，單相閥門控制器是用來控制回轉型閥門電動裝置的儀器，可以通過外接電源的切換實現開、關和中間位置的控制。

2，三相閥門控制器是用來控制閥門三相電動裝置的一種儀器，它可以向三相閥門電動裝置發出開啟和關閉的指令，實現閥的遠距離控制，也可以在現場手動操作。

電動閥門控制器原理：

接通控制器的電源后，電源指示燈亮，現場/遠控指示燈顯綠色，控制器為遠控狀態。當閥門在“全開”位置時，面板上的“閥開”綠色指示燈亮，在“全關”位置時黃色的“閥關”指示燈亮，在“全開”與“全關”之間位置時，兩個指示燈都不亮。

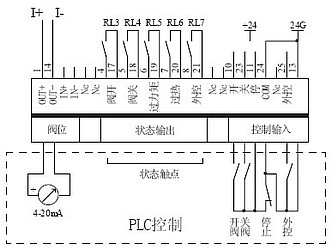

電動閥門控制器控制原理圖

當電動閥門在開向或關向工作行程中需停止，可按下“停”按鍵。電動閥門在開向或關向工作過程中如出現了“過力矩”情況，電動裝置的凸輪就會觸壓KZK或GZK二個微動開關中的一個，電機隨即停止轉動，并接通了報警電路，面板上的紅色故障指示燈亮，同時蜂鳴器發出4KHz的報警聲。建議用戶每臺控制器配備一臺空氣開關。

“現場/遠控”按鍵為現場/遠控選擇鍵，釋放為遠控狀態指示燈顯絕色。按下為現場狀態指示燈顯紅色。當選擇控制器為遠控狀態時，控制器面板上的“開閥”、“關閥”、“停”等按鍵起控制作用。現場電動閥門上的“現場開”、“現場關”按鈕不起作用(用戶在選購電動裝置時，現場控制按鈕為任選件，因此部分用戶的電動裝置可能不具備現場控制功能，但是沒有現場控制功能并不影響控制器的遠控功能)。當選擇控制器為現場狀態時，電動裝置上的“現場開”、“現場關”按鈕起控制作用，控制器面板的“開閥”、“關閥”、“停”等按鍵不起作用。

按下“開閥”按鍵，電機電源被接通，電機轉動，當閥門到達“全開”位置時1GXK微動開關被凸輪觸壓，電機停止轉動，同時2GXK微動開關被另一個凸輪觸壓，指示“閥關”的黃色指示燈亮。
